隨著CNC機床的不斷發展，越來越多的高精度、高效率的行星減速機被應用于CNC機床的驅動系統中。行星減速機作為一種高扭矩、低噪聲、耐久的減速器件，能夠提供穩定可靠的驅動力和轉速控制，保證機床運行的精度和效率。

一、行星減速機在CNC機床中的應用

行星減速機通常被用于CNC機床的伺服電機傳動系統中，控制機床各部位的運動軌跡和速度。其重要特點是緊湊結構、高扭矩輸出、低噪聲、高傳動效率等，可以實現精細的速度控制和位置控制，提高機床的加工精度和效率。

以數控銑床為例，其X、Y、Z三軸均采用了行星減速機作為減速器，通過伺服電機的驅動實現機床三軸的運動控制。

二、具體選型過程

下面以X軸驅動系統為例，介紹行星減速機的選型過程。

1. 確定所需的輸出扭矩和轉速

首先需要確定X軸所需的輸出扭矩和轉速，以便后續計算所需要的減速比和傳動比。

假設所需的最大輸出扭矩為50N·m，最大輸出轉速為5000rpm。

2. 計算所需的減速比和傳動比

根據所需的輸出扭矩和轉速，可以計算出所需的減速比和傳動比。行星減速機的減速比和傳動比與各組齒輪之間的齒數比有關，因此需要根據實際情況計算得出。

假設選擇了一款減速比為10:1，傳動比為2:1的行星減速機，則其總的減速比為：

R = 10 × 2 = 20

輸出轉速為：

Nout = 輸入轉速 / R = 10000 / 20 = 500rpm

輸出扭矩為：

Tout = 輸入扭矩 × R = 50 × 20 = 1000N·m

3. 選擇合適的行星減速機

根據所需的輸出扭矩和轉速，可以選擇合適的行星減速機。一般來說，需要選擇額定扭矩較大、精度高、噪聲低、穩定性好的減速器件。

在這里，我們選擇一款額定扭矩為100N·m，減速比為10:1，傳動比為2:1的行星減速機作為驅動器。

4. 控制系統設計

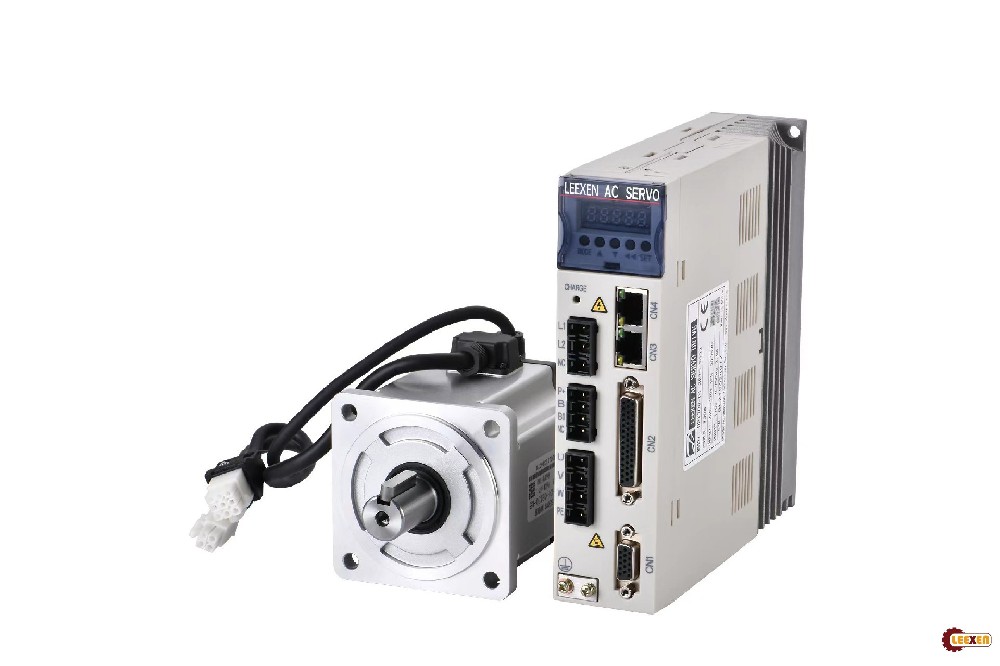

最后，需要設計一個合適的控制系統來控制行星減速機的運動。這包括伺服電機的驅動電路、運動控制算法等方面的設計。

在CNC機床中，我們采用高性能的數字伺服驅動器和控制器，通過PID算法實現精準的位置和速度控制。

總之，行星減速機在CNC機床中的應用具有廣泛的前景和發展空間，可以通過合適的選型和控制系統設計來實現高精度、高效率的設備控制。
